Der Schalter bildet mit den 3 Widerständen elektrisch ein Poti nach,
so dass man bei einem Servo die Stellungen Links, Mitte und Rechts hat.
Dieses Prinzip lässt sich mit Sicherheit auch auf andere Sender übertragen.
Alle Widerstände haben 5,1 KOhm.
Der Schalter funktioniert bei mir einwandfrei.
Viel Spass bei nachbauen.

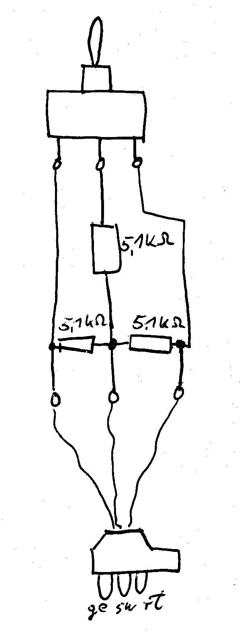

Schaltplanskizze:

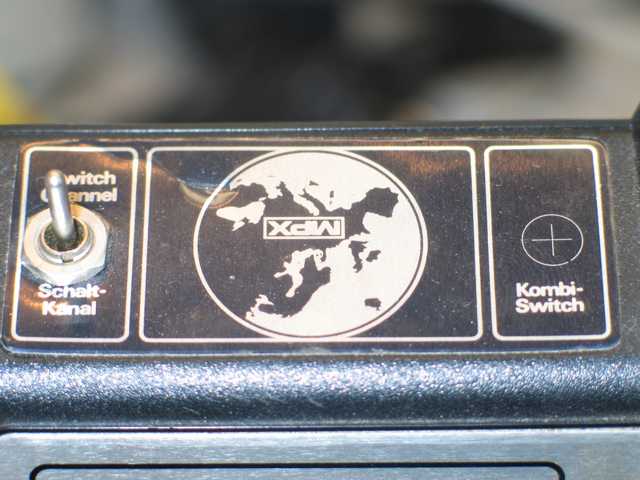

Aussenansicht:

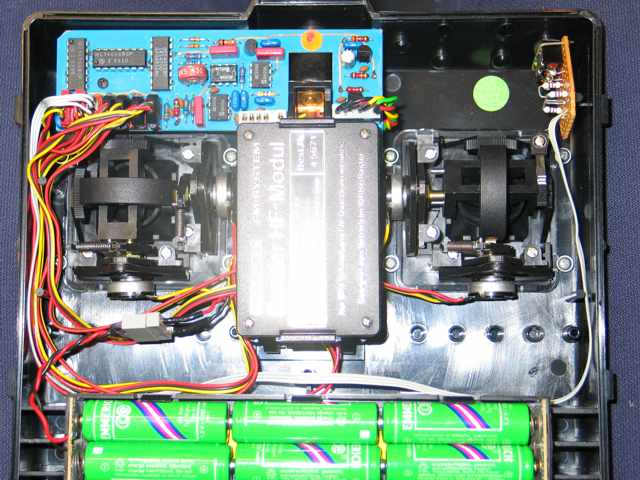

Der Sender von innen:
Man kann gut das graue Kabel erkennen welches vom Schalter zur Anschlussleiste verläuft.

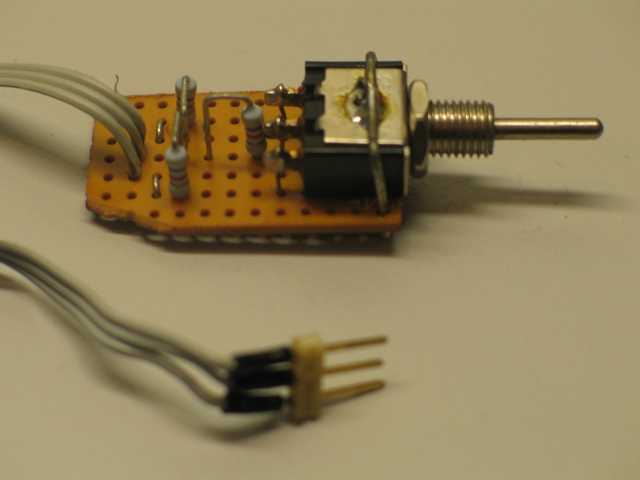

Der Schalter von oben:

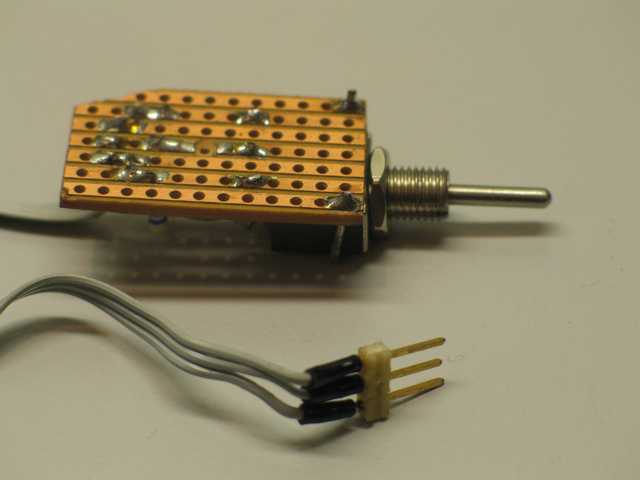

Und zum Schluss von unten:
Als Stecker habe ich eine Stiftleiste verwendet die normalerweise auf Platinen aufgelötet wird.
Diese passt mit ihrem Rastermass genau in die Buchse.
